半自動雙盤研磨機MB4363C

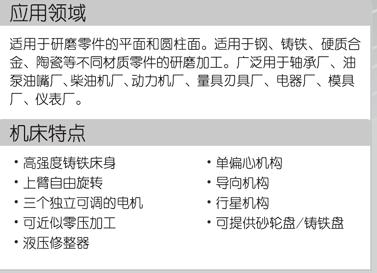

主要用途和適用范圍
本機床為萬能型機床，用于研磨零件的平面和圓柱面?？梢詮V泛的用于油泵油嘴廠、柴油機廠、動力機廠、軸承廠、量具刃具廠、電器廠、模具廠、儀表廠……用以研磨軸承滾柱、軸承座圈、銷軸、量規、密封環、閥體等零件。
性能簡要介紹
本機床可實現半自動循環，也可選用手動，生產效率較高。自動循環采用PC機,液壓控制。液壓系統采用雙聯葉片泵，可使升降缸下腔壓力與上腔壓力、上盤自重平衡，造成對工件的近似零壓。無論用循環或手動，加工過程都可分為初壓加工，主壓加工和精壓加工，三階段自動轉換。其中初壓加工和精壓加工調到零壓，這種加工方法可提高工作效率和加工精度。
機床備有液壓修整器、單偏心機構、導向機構和行星機構。根據特殊訂貨要求可供應砂輪盤。

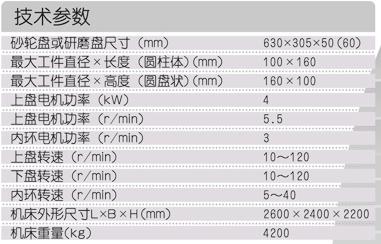

主要規格及技術參數
|
研磨盤D×d×h
|
630×305×50mm
|
|
最大工件直徑
|
160mm
|
|
最大工件高度
|
100mm
|
|
研磨盤轉速上研磨盤
|
10～120r/min
|
|
研磨盤轉速下研磨盤
|
10～120r/min
|
|
偏心機構轉速
|
5～40r/min
|
|
修整器進給量
|
10～50mm/min（無級）
|
|
上盤減速電機轉速
|
219r/min
|
|
上盤減速電機功率
|
4kw
|
|
下盤減速電機轉速
|
94r/min
|
|
下盤減速電機功率
|
5.5kw
|
|
偏心機構驅動電機轉速
|
60r/min
|
|
偏心機構驅動電機功率
|
3kw
|
|
油泵電機轉速
|
1430r/min
|
|
油泵電機功率
|
1.1kw
|
